تابع محصول

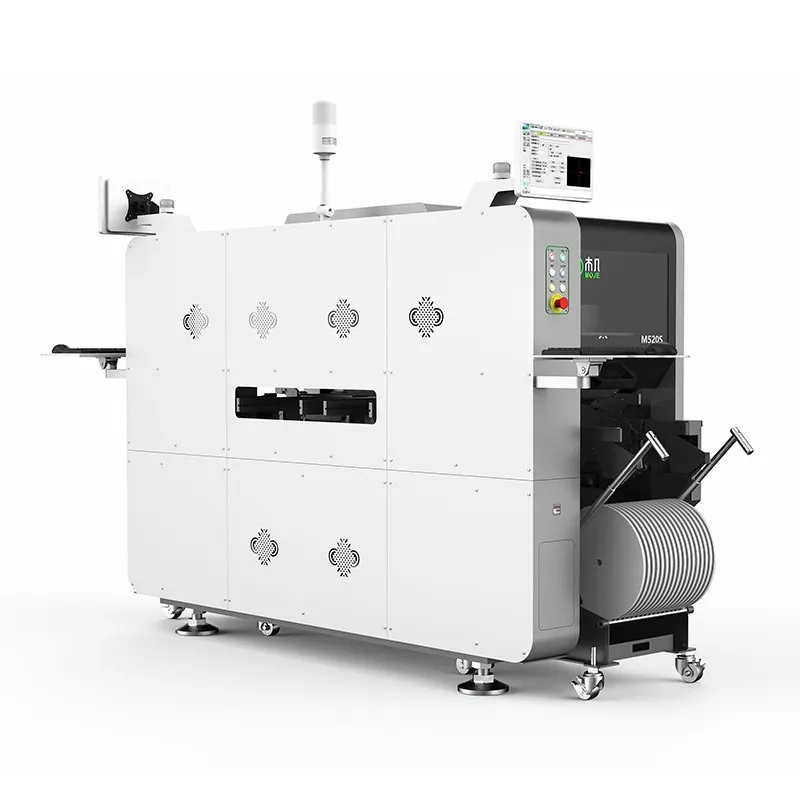

M520S استاندارد جدیدی را در فناوری انتخاب و انتخاب ماژولار با دقت بالا تعیین می کند و همه کاره و قابلیت اطمینان برای محیط های تولیدی را ارائه می دهد. ساخته شده باکنترل گانری خطی دوگانهوتعمل دوران بازوی، این ویژگی های دستگاه پیشرفتهبیست سر دقیق، ارائه دقت قرارگیری استثنایی با سرعت قابل توجه.
قادر به اداره اجزای مختلف از0201 تا 10x10mm، M520S متناسب با صنایعی مانند3C الکترونیک ، لوازم خانگی و روشنایی LEDبشر طراحی تخصصی آن درمونتاژ شده، ترکیبفیدرهای ارتعاش برای مواد فلهبرای ساده سازی گردش کار ، افزایش راندمان تولید و کاهش هزینه های عملیاتی.
M520 با داشتن ویژگی های مهندسی و هوشمند خود ، تولید کنندگان را قادر می سازد تا به عملکردهای بالاتری ، دقت برتر و عملیات مقرون به صرفه دست یابند. این که آیا شما در حال مقابله با طرح های پیچیده و یا تولید با حجم بالا هستید ، M520S شریک قابل اعتماد شما برای فشار آوردن به مرزهای مونتاژ ماژولار است.
پارامترهای فنی
|
مشخصات فنی |
|
|
روش قرار دادن |
چشم انداز پرواز در زمان واقعی |
|
تعداد اسپیندل |
2 بازو *10 نازل (فاصله: 12 میلی متر) |
|
سرعت نصب |
98000cph |
|
دقت نصب |
حالت با دقت بالا 0. 035mm ، cpk بیشتر از یا برابر با 1.33 حالت سرعت بالا ± {0}}. 05 میلی متر ، CPK بیشتر از یا برابر با 1.33 |
|
اجزای مربوطه |
0201 ~ 22mm*16mm ، H: 8mm |
|
SOP ، QFP ، BGA و غیره |
|
|
اندازه PCB |
آهنگ دوگانه: MAX35 {4} mm (L) × 300mm (W) ~ دقیقه 60mm (L) × 60mm (W) H: 0.5 ~ 9mm |
|
Monorail: MAX35 {4} mm (L) × 550mm (W) ~ min 60mm (L) × 60mm (W) H: 0.5 ~ 9mm |
|
|
پایه فیدر |
|
|
فشار\/فشار هوا |
AC22 0 V\/50Hz ؛ 0. 5-0. 7mpa |
|
قدرت دارای امتیاز |
3.5 کیلو وات |
|
وزن ماشین |
1700 کیلوگرم |
|
ابعاد کلی |
830mm (L)*2338mm (W)*1650mm (H) (جهت جریان PCB در جهت L است) |
توصیف مزیت
دقت در سرعت بالا: ** به قرارگیری مداوم و پایدار در چرخه های تولید گسترده می رسد.
دامنه کاربرد گسترده: ** به راحتی با نیازهای مونتاژ نوری نرم و رول به رول به رول تطبیق می یابد.
طراحی کاربر پسند: ** پیچیدگی را با یک رابط کاربری آسان کاهش می دهد.
سیستم دید جامع: ** حتی کوچکترین و پیچیده ترین مؤلفه ها را کشف و قرار می دهد.
صحنه قابل اجرا
پچ مواد Telectronic SM ، هوافضا ، نظامی ، لوازم خانگی ، روشنایی و الکترونیک مصرفی 3C
